EnglishConstruye un Amplificador de Audio HI-FI 30W con LM1875 – Proyecto DIY con PCB
🎵 Resumen Rápido: Construye tu propio amplificador de audio de alta fidelidad de 30W usando el versátil CI LM1875. Este proyecto ofrece una calidad de sonido excepcional con componentes mínimos, perfecto para entusiastas del audio, aficionados y constructores de electrónica DIY.
¡Hola, entusiastas de la electrónica y audiófilos!
¡Bienvenido a tu próximo proyecto emocionante! Hoy, nos sumergimos en el mundo de la amplificación de audio de alta fidelidad con un circuito compacto pero potente basado en el legendario circuito integrado LM1875. Ya sea construyendo tu primer amplificador o añadiendo a tu colección, este proyecto alcanza el equilibrio perfecto entre simplicidad y rendimiento.
El LM1875 es un amplificador de potencia monolítico que se ha ganado su reputación en la comunidad de audio por ofrecer una distorsión notablemente baja y un sonido de alta calidad. A pesar de su modesto conteo de componentes, este amplificador puede producir audio cristalino que rivaliza con sistemas comerciales que cuestan muchas veces más.
💡 ¿Sabías que? El LM1875 fue diseñado por Texas Instruments y ha sido un favorito entre los entusiastas del audio DIY durante décadas debido a su excelente relación rendimiento-coste y sus características de diseño tolerantes.
📖 Descripción General
El LM1875 es un verdadero caballo de batalla en el mundo de la amplificación de audio. Este circuito integrado entrega 20 vatios en una carga de 4Ω u 8Ω cuando se alimenta con fuentes de ±25V. Si buscas más potencia, operarlo con una carga de 8Ω y fuentes de ±30V puede producir más de 30 vatios de potencia de audio limpia.
Lo que hace especial al LM1875 es su combinación de simplicidad y rendimiento. Está diseñado para operar con un mínimo de componentes externos, pero ofrece calidad de audio de nivel profesional. El dispositivo incorpora mecanismos de protección sofisticados, incluyendo limitación de corriente interna y apagado térmico, asegurando que tu amplificador permanezca seguro incluso bajo condiciones exigentes.
El LM1875 aprovecha técnicas avanzadas de circuito y procesamiento para alcanzar niveles de distorsión extremadamente bajos, incluso a altos niveles de potencia de salida. Esto significa que tu música permanece clara y detallada, ya sea escuchando a niveles de fondo o empujando el volumen a sus límites.
Más allá de sus capacidades principales de amplificación, el LM1875 cuenta con un impresionante conjunto de características: alta ganancia, velocidad de slew rápida, ancho de banda de potencia amplio, gran excursión de voltaje de salida, alta capacidad de corriente y un rango de alimentación muy amplio. El amplificador está internamente compensado y es estable para ganancias de 10 o mayores, haciéndolo confiable y predecible en varias aplicaciones.
🛠️ Características Clave
⚡ Rendimiento de Potencia
- Hasta 30 VATIOS de Potencia de Salida
- Alta Capacidad de Corriente: 4A
- Amplio Rango de Alimentación 16V-60V
🎵 Calidad de Audio
- AVO Típicamente 90 dB
- Baja Distorsión: 0.015%, 1 kHz, 20 W
- Ancho de Banda de Potencia: 70 kHz
- 94 dB de Rechazo de Ripple
🛡️ Características de Protección
- Protección para Cortocircuitos AC y DC a Tierra
- Protección Térmica con Circuito de Libertad Condicional
- Diodos de Protección de Salida Internos
Paquete: Paquete de Potencia Plástico TO-220
🔧 Aplicaciones
- 🎧 Sistemas de Audio de Alto Rendimiento
- 🔗 Amplificadores en Puente
- 🎼 Tocadiscos Estéreo
- ⚙️ Amplificadores Servo
- 🔬 Sistemas de Instrumentación

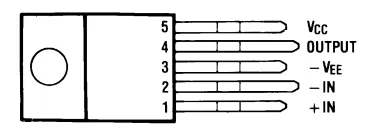

Para ayudarte a entender la configuración de pines del LM1875, el diagrama de conexión se muestra en la Figura 2 a continuación. Esto será esencial al ensamblar tu amplificador.
🔌 El Diseño del Circuito

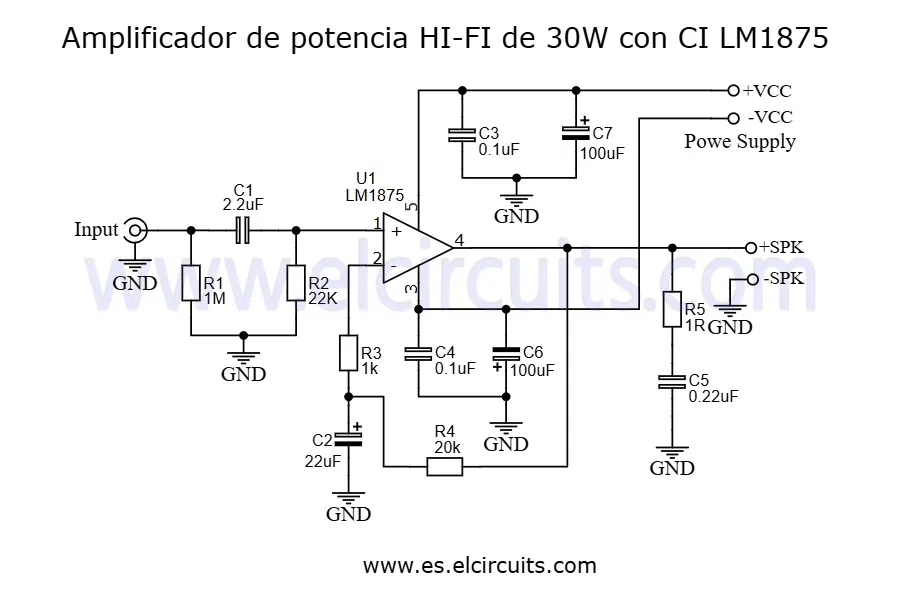

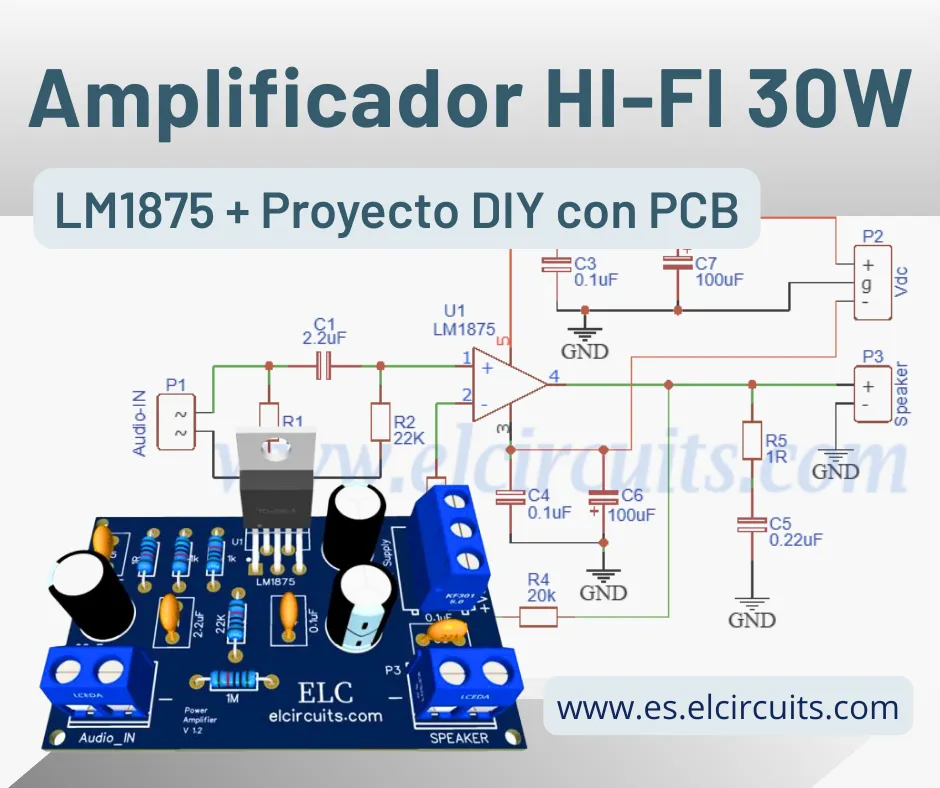

El diagrama del circuito en la Figura 3 a continuación muestra la simplicidad elegante de este diseño de amplificador. Como puedes ver, se requieren muy pocos componentes externos, lo que no solo hace el ensamblaje sencillo sino que también mejora la confiabilidad al minimizar puntos potenciales de falla.
Este diseño sigue una configuración clásica de amplificador no inversor con una ganancia de aproximadamente 21 (determinada por la relación de R4 a R3). La entrada está acoplada en AC a través de C1 para bloquear cualquier componente DC de la fuente, mientras que la salida está protegida por R5 y C5, que forman una red Zobel para asegurar estabilidad con cargas de altavoces reactivas.
⚠️ Consejo Pro: Al construir este circuito, presta especial atención al esquema de puesta a tierra. Una configuración de tierra estrella, donde todas las conexiones de tierra se encuentran en un solo punto, minimizará el ruido y el zumbido en tu amplificador.
📚 Entendiendo la Operación del Circuito
Para aquellos curiosos sobre cómo funciona este amplificador, vamos a desglosar las etapas clave:
- Etapa de Entrada: La señal de audio entra a través de C1, que bloquea cualquier voltaje DC de la fuente. R1 proporciona un camino a tierra para la corriente de polarización de entrada.
- Etapa de Ganancia: El LM1875 está configurado como un amplificador no inversor con ganancia determinada por la relación de R4 (20kΩ) a R3 (1kΩ). Esto nos da una ganancia de aproximadamente 21 (1 + R4/R3).
- Etapa de Salida: La etapa de salida del LM1875 impulsa el altavoz directamente a través de C6, que bloquea cualquier desplazamiento DC de alcanzar el altavoz.
- Red de Estabilidad: R5 y C5 forman una red Zobel, que asegura la estabilidad con cargas de altavoces reactivas que de otro modo podrían causar oscilación.
- Fuente de Alimentación: C7 y C8 proporcionan desacoplamiento de la fuente de alimentación, filtrando el ruido y asegurando una entrega de energía limpia al CI.
🔌 Consideraciones sobre la Fuente de Alimentación
Aunque el esquema se centra en el amplificador mismo, una fuente de alimentación adecuada es crucial para un rendimiento óptimo. Para este amplificador, necesitarás una fuente de alimentación de doble riel (±25V a ±30V) capaz de entregar al menos 2A de corriente continua.
Una fuente de alimentación simple basada en transformador con secundario con toma central, rectificador en puente y capacitores de filtro funcionaría bien. Para aquellos que buscan una solución más compacta, una fuente de alimentación conmutada (SMPS) con salidas duales también podría usarse, aunque podrías necesitar filtrado adicional para lograr el piso de ruido más bajo.
💡 Consejo Avanzado: Añadir un circuito de arranque suave a tu fuente de alimentación puede prevenir chasquidos al encender y extender la vida útil de tus componentes al limitar la corriente de entrada.
🔗 Proyectos Relacionados que Pueden Interesar
¿Le gustó este proyecto? Entonces le encantará explorar otros circuitos que hemos preparado. ¡Cada uno con sus particularidades y aplicaciones ideales!
🛠️ Disipación de Potencia y Disipador de Calor
El manejo térmico adecuado es crucial para el rendimiento y longevidad del LM1875. El CI siempre debe operarse con un disipador de calor, incluso cuando no está impulsando una carga. Para un rendimiento óptimo, recomendamos usar un disipador de calor con una resistencia térmica de 1°C/W sin aislante, asumiendo una temperatura ambiente de 25°C.
Vale la pena señalar que la circuitería de limitación de salida del LM1875 tiene un coeficiente de temperatura negativo. Esto significa que cuando la temperatura de la pestaña excede los 55°C, la potencia máxima de salida entregada a una carga de 4Ω puede ser ligeramente reducida. Esta es una característica de protección para prevenir daños térmicos, no un defecto en el diseño.
🔧 Consejo Pro: Al montar el LM1875 al disipador de calor, usa una capa delgada de compuesto térmico para asegurar una transferencia de calor eficiente. Si necesitas aislar eléctricamente el CI del disipador de calor, usa una arandela de mica con compuesto térmico en ambos lados.
🧾 Lista de Componentes
Semiconductores
- U1 ......... Circuito Integrado LM1875
Resistencias (1/8W)
- R1 ......... 1MΩ (marrón, negro, amarillo, oro)
- R2 ......... 22KΩ (rojo, rojo, naranja, oro)
- R3 ......... 1KΩ (marrón, negro, rojo, oro)
- R4 ......... 20KΩ (rojo, negro, naranja, oro)
- R5 ......... 1Ω (marrón, negro, oro)
Condensadores
- C1 ........ 2.2µF Condensador de poliéster
- C2 ........ 25V 22µF Condensador electrolítico
- C3, C4 .... 0.1uF Condensador cerámico
- C5 ........ 0.22uF Condensador cerámico
- C6, C7 ... 70V 100µF Condensador electrolítico
Conectores
- P1, P3 .... Bloque de Terminal de Tornillo: 2-Pines, 5 mm
- P2 .......... Bloque de Terminal de Tornillo: 3-Pines, 5 mm
Componentes Adicionales
- Placa de circuito impreso
- Disipador de calor
- Caja de enclosure
- Soldadura, cables, etc.
🔧 Consejos de Ensamblaje
- Colocación de Componentes: Comienza con los componentes de perfil más bajo (resistencias, diodos) y avanza hacia los más altos (condensadores, CI).
- Instalación del CI: Usa un zócalo para el LM1875 si es posible. Esto facilita el reemplazo y protege el CI del calor de la soldadura.
- La Polaridad Importa: Verifica dos veces la polaridad de todos los condensadores electrolíticos y del propio LM1875 antes de soldar.
- Conexiones Limpias: Asegúrate de que todas las uniones de soldadura estén brillantes y lisas. Las uniones de soldadura frías pueden causar problemas intermitentes.
- Prueba Inicial: Antes de conectar altavoces, prueba el amplificador con un osciloscopio para verificar oscilaciones o desplazamiento DC en la salida.
🔍 Guía de Solución de Problemas
Incluso los constructores experimentados encuentran problemas ocasionalmente. Aquí hay algunos problemas comunes y sus soluciones:
| Problema | Causa Posible | Solución |
|---|---|---|
| Sin salida de sonido | Problema de fuente de alimentación, cableado incorrecto | Verifica los voltajes de la fuente de alimentación, verifica todas las conexiones |
| Sonido distorsionado | Ganancia incorrecta, oscilación, sobrecalentamiento | Verifica los valores de las resistencias, busca oscilaciones con osciloscopio, verifica el disipador de calor |
| Zumbido o ruido | Puesta a tierra deficiente, ruido de la fuente de alimentación | Implementa tierra estrella, añade filtrado de fuente de alimentación |
| El CI se sobrecalienta | Disipador de calor insuficiente, oscilación | Mejora el disipador de calor, verifica oscilaciones |

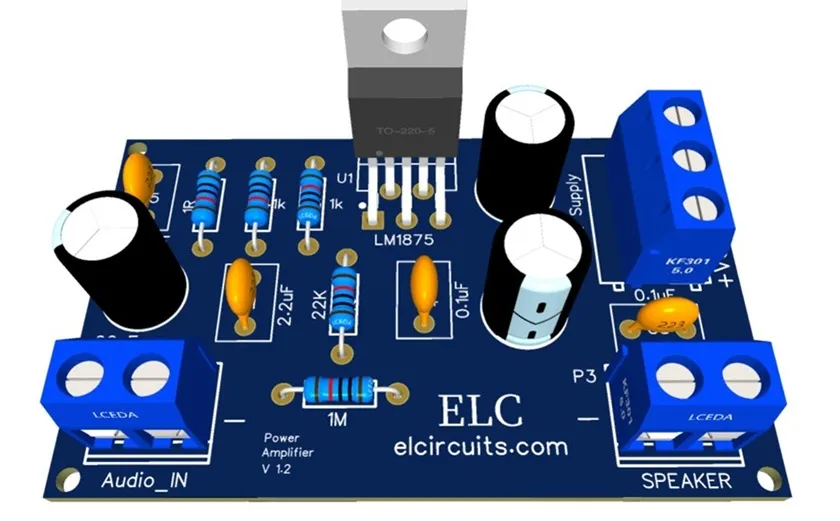

🖨️ Placa de Circuito Impreso (PCB) - Descarga
Hemos diseñado un PCB profesional que hace el ensamblaje sencillo y asegura un rendimiento óptimo. El diseño minimiza las longitudes de traza para caminos de señal críticos y proporciona un área de cobre adecuada para la disipación de calor.
Estamos haciendo disponible el PCB en archivos GERBER, PDF y JPEG, para aquellos que deseen crear un ensamblaje más optimizado, ya sea en casa, o si prefieres, en una empresa que imprima la placa.
📥 Archivos para Descargar, Enlace Directo:
Haz clic en el enlace al lado: ¡Haz Clic Aquí!
🤔 Preguntas Frecuentes (FAQ)
Para asegurar que tu proyecto sea un éxito, hemos compilado algunas de las preguntas más comunes sobre este tema. ¡Revisa!
¿Puedo usar este amplificador con una sola fuente de alimentación en lugar de una fuente dual? 🔽
Sí, pero requiere algunas modificaciones en el circuito. Necesitarás crear una tierra virtual a la mitad del voltaje de alimentación usando un divisor de voltaje y búfer, y luego polarizar la entrada apropiadamente. El rendimiento podría no ser tan bueno como con una fuente dual adecuada, pero es definitivamente posible para aplicaciones portátiles.
¿Puedo puentear dos amplificadores LM1875 para más potencia? 🔽
Sí, puedes configurar dos CIs LM1875 en una configuración de puente para aproximadamente duplicar la potencia de salida. Sin embargo, esto requiere un diseño cuidadoso del circuito para asegurar una inversión de fase adecuada entre los dos amplificadores y protección contra desplazamiento DC. La impedancia de carga también se duplica efectivamente, así que una configuración de puente impulsando un altavoz de 8Ω presenta una carga de 4Ω a cada CI.
¿Qué tipo de transformador de potencia necesito para este amplificador? 🔽
Para un rendimiento óptimo, necesitarás un transformador con toma central con una clasificación secundaria de 18V-0-18V a 22V-0-22V a 2A o más. Después de la rectificación y filtrado, esto te dará aproximadamente ±25V a ±30V DC, que es ideal para el LM1875. La clasificación VA debe ser de al menos 80VA para un solo canal, o 160VA para un par estéreo.
¿Puedo sustituir el LM1875 por otro CI? 🔽
El TDA2050 y TDA2030 son alternativas compatibles con pines, aunque tienen especificaciones ligeramente diferentes. El TDA2050 es muy similar en rendimiento, mientras que el TDA2030 tiene menor capacidad de potencia. Si sustituyes, podrías necesitar ajustar algunos valores de componentes, particularmente para los requisitos de fuente de alimentación y disipador de calor.
¿Cómo puedo mejorar el rendimiento de este amplificador? 🔽
- 1) Usa condensadores de mayor calidad en la ruta de la señal;
- 2) Implementa un esquema de tierra estrella;
- 3) Añade una fuente de alimentación regulada;
- 4) Usa un disipador de calor más grande con compuesto térmico;
- 5) Apantalla la ruta de la señal de entrada para reducir el ruido;
- 6) Añade un circuito de arranque suave para prevenir chasquidos al encender.
🎯 Conclusión
El amplificador basado en LM1875 representa un excelente equilibrio entre simplicidad, rendimiento y costo. Con solo un puñado de componentes, puedes construir un amplificador que entrega sonido limpio y potente que satisfará incluso a los oyentes más exigentes.
Ya sea construyendo tu primer amplificador o añadiendo a tu colección de proyectos de audio DIY, este diseño ofrece una experiencia gratificante tanto en el proceso de construcción como en los resultados de escucha. La naturaleza modular del diseño también facilita la expansión a un sistema estéreo o incluso experimentar con configuraciones de puente para más potencia.
¡Esperamos que disfrutes construyendo este proyecto tanto como nosotros disfrutamos diseñándolo! ¡Feliz soldadura, y que tu música siempre suene de la mejor manera posible!
